墨鉅牌GH4738是以γ′相沉淀硬化的鎳基高溫合金，具有良好的耐燃氣腐蝕能力、較高的屈服強度和疲勞性能，工藝塑性良好，組織穩(wěn)定。廣泛用于航空發(fā)動機轉動部件，使用溫度不高于815℃?？梢陨a(chǎn)冷軋和熱軋板材、管材、帶材、絲材和鍛件、鑄件、緊固件。

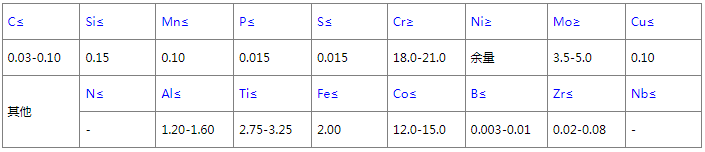

       GH4738化學成分如下：

表上需要注意：微量雜質為ω(Pb)≤0.001%、ω(As)≤0.0025%、ω(Sn)≤0.0012%、ω(Sb)≤0.0025%、ω(Bi)≤0.0001%。

      該合金的熱處理制度為，1080℃±10℃，4h，空冷＋840℃，24h，空冷＋760℃，16h，空冷。且一般情況下該合金可生產(chǎn)棒材、型材、鍛坯、環(huán)形件、厚板、薄板、帶材、管材、絲材、砂型鑄件和緊固件等，通常不經(jīng)熱處理交貨，板材固溶處理后交貨。熔煉和鑄造工藝采用真空感應熔煉加真空電弧重熔工藝。 該合金在國外廣泛用于航空發(fā)動機和燃氣輪機，主要用作渦輪葉片及渦輪盤等轉動件，有成熟的使用經(jīng)驗。由于該合金含鈷較高，所以在國內采用較少。

       GH4738合金相變溫度中，γ′相的溶解溫度為980～1050℃，開始從基體中析出溫度為630℃，析出峰值溫度為800℃。合金中M23C6碳化物相的開始析出溫度為700℃，完全溶解溫度為1020℃。該合金的組織結構流程是經(jīng)標準熱處理后，除奧氏體基體外，該合金經(jīng)650℃和730℃長期時效至3000h，γ′相的數(shù)量變化不明顯，分別約有3%和1%左右的補充析出，γ′相大小分別從146nm長大至196nm和177nm。碳化物MC向M23C6轉化，碳化物總量略有增加，從時效前占基體總量的0.5%增加到0.76%和0.78%。在長期時效過程中無新相析出，組織穩(wěn)定。

       GH4738合金需要注意的是，零件熱處理時應注意防止零件表面元素貧化，加熱應均勻。該合金用做渦輪葉片和渦輪盤等轉動件時，為了提高疲勞性能，進行氬氣保護消除應力退火，以及噴丸處理。為提高渦輪葉片耐燃氣腐蝕及熱疲勞性能，可進行擴散滲鋁處理。
