GH109

GH109高溫合金又叫熱強合金、超級合金。GH109高溫合金按基體組織材料可分為三類：鐵基、鎳基和鈷基。GH109高溫合金按生產方式可分為鑄造高溫合金、變形高溫合金和粉末高溫合金。GH109高溫合金按強化機理可分為碳化物強化、固溶強化、時效強化和彌散強化。GH109一般用于航空發動機耐高溫材料的制造，特別是噴氣發動機最后兩級壓氣機和最初兩級渦輪葉片、燃燒室、加力燃燒室、渦輪盤、渦輪葉片及緊固件的制造。是重要戰略物資，各航空大國都在極其保密的條件下研制。

GH109

GH109是以Fe-Ni-Cr為基固溶硬化型變形高溫合金，以亞穩的γ"Ni(Ti、Al)相進行時效強化，微量的鋁可抑制γ"向η-Ni3Ti相的轉化。合金在650℃以下具有較高的屈服強度和持久強度，760℃以下耐氧化性良好，長期使用組織穩定。合金在650℃以下具有較高的屈服強度。

GH109化學成分：碳 C ：≤0.02-0.06,錳 Mn：≤0.05,鉻 Cr：11~14,硅Si：≤0.40,鎳 Ni:40.0-45.0,磷 P:0.020,鐵 Fe：余量,鉬Mo:5.0-6.5

硫 S ：≤0.008,鋁Al≤ 0.30,銅Cu≤0.20 ,鈦Ti≤2.8-3.1,鉍Bi≤0.0001,鉛Pb:0.001,硼B(yǎng):0.01-0.02

GH109物理性能：

密度g/cm38.21

熱導率/w/(m.k)100~1000℃ 12~25.1

電比熱容℃)/kg/(kg.k)℃100~800度 400~550

線脹系數/(10-6/k)20~900℃ 13.5~16.5

溫度0/℃ 室溫

硬度HBS 341

GH109熱處理:1090℃±10℃，2～3h，水冷或油冷+775℃±5℃，4h，空冷+700～720℃，24h，空冷。

GH109加工處理和焊接性能

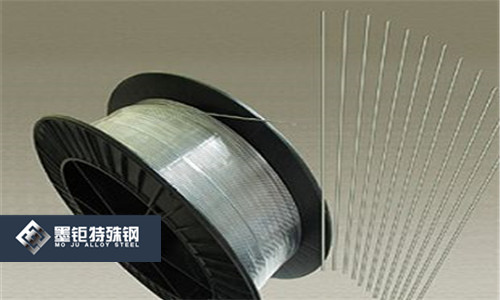

加熱溫度在1120~1140度，可以進行氬弧焊，采用GH109合金焊絲。需使用硬質合金刀具。

GH109應用和特性

GH109經標準熱處理和在550℃-750℃范圍內經不同時間長期時效后均無缺口敏感，但當煅造時若工藝參數選擇不當時，經標準熱處理后可在晶界析出長條狀或片狀的有害tisc及大顆粒狀硼化物和ti相，導致持-久試驗時產生缺口敏感，此時不可能通過熱處理消除缺口敏感，只能重新熱加工變形才能獲得適宜組織，合金的膨脹系數接近鐵素體型熱強合金鋼，使得2種材料能夠連接且對熱膨脹沒有特殊規定。

GH109合金在國外廣泛用于航空發動機及地面燃?xì)鉁u輪上在650℃以下工作的轉動件和緊固件，使用壽命較長。廣泛用于制造在650℃以下工作的航空及地面燃?xì)鉁u輪發動機的轉動盤形件、靜結構件、渦輪外環及緊固件等零部件。

國內外GH109高溫合金發展趨勢主要表現為：

 1、在等軸晶方面不再投入大量的人力和物力進行新合金的研制，而是通過工藝水平的提高挖掘合金的潛能提高等軸晶鑄件的使用性能因而高性能等軸晶的發展是一個重要的方向。

   2、目前各種先進鑄件制造技術和設備在不斷開發和形成如細晶工藝、熱控凝固、真空離心鑄造技術等許多大型復雜結構高溫合金鑄件制造成功并付諸應用。特別是越來越呈現出材料和工藝互相影響和促進的趨勢。發達國家在鑄造高溫合金材料上將集中于少數極端工作條件的關鍵需求上，如適用于超高溫、大應力、富氧或腐蝕環境等。同時，繼續開發新技術并提高現有技術的控制水平，從而提高各種高溫合金鑄件產品的質量一致性和可靠性。

  3、定向、單晶高溫合金研究，新型合金不斷涌現，定向凝固合金已出現三代，單晶合金發展到5代材料本體承溫能力達到1200℃基本達到此類材料的極限。

以上為上海墨鉅2019-GH109高溫合金新資料
