GH4169

GH4169是一種沉淀強化鎳基高溫合金，在-253～650℃溫度范圍內具有良好的綜合性能，650℃以下的屈服強度居變形高溫合金的首位，并具有良好的抗疲勞、抗輻射、抗氧化、耐腐蝕性能，以及良好的加工性能、焊接性能良好。能夠制造各種形狀復雜的零部件，在宇航、核能、石油工業及擠壓模具中，在上述溫度范圍內獲得了極為廣泛的應用。

GH4169合金的另一特點是合金組織對熱加工工藝特別敏感，掌握合金中相析出和溶解規律及組織與工藝、性能的相互關系，可針對不同的使用要求制定合理、可行的工藝規程，就能獲得可滿足不同強度級別和使用要求的各種零件。供應的品種有鍛件、鍛棒、軋棒、冷軋棒、圓餅、環件、板、帶、絲、管等?？芍瞥杀P、環、葉片、軸、緊固件和彈性元件、板材結構件、機匣等零部件在航空上長期使用。

GH4169化學成分

該合金的化學成分分為3類：標準成分、優質成分、高純成分，件表1-1。優質成分的在標準成分的基礎上降碳增鈮，從而減少碳化鈮的數量，減少疲勞源和增強強化相的數量，提高抗疲勞的含量，提高材料的純度和綜合性能。

核能應用的GH4169合金，需控制硼的含量（其他元素成分不變），具體含量有工序雙方協商確定。當ω（B）≤0.002%時，為與宇航工業用的GH4169合金加以區別，合金牌號為GH4169A。

GH4169熱處理制度

合金具有不同的熱處理制度，以控制晶粒度、控制δ相形貌、分布和數量，從而獲得不同級別的力學性能。合金熱處理制度分3類：

Ⅰ：(1010~1065)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h爐冷至620℃±5℃，8h，空冷。

經此制度處理的材料晶粒粗化，晶界和晶內均無δ相，存在缺口敏感性，但對提高沖擊性能和抵抗低溫氫脆有利。

Ⅱ：(950~980)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h爐冷至620℃±5℃，8h，空冷。

Ⅲ：720℃±5℃，8h，以50℃/h爐冷至620℃±5℃，8h，空冷。

經此制度處理后，材料中的δ相較少，能提高材料的強度和沖擊性能。該制度也稱為直接時效熱處理制度。

GH4169熱加工

GH4169合金合適的熱加工溫度為1120-900℃，冷卻方式可以是水淬或其他快速冷卻方式，熱加工后應及時退火以保證得到最佳的性能。熱加工時材料應加熱到加工溫度的上限，為了保證加工時的塑性，變形量達到20%時的終加工溫度不應低于960℃。

GH4169冷加工

冷加工應在固溶處理后進行，GH4169的加工硬化率大于奧氏體不銹鋼，因此加工設備應作相應調整，并且在冷加工過程中應有中間退火過程。

GH4169熱處理

不同的固溶處理和時效處理工藝會得到不同的材料性能。由于γ”相的擴散速率較低，所以通過長時間的時效處理能使GH4169合金獲得最佳的機械性能。

GH4169打磨

在GH4169工件焊縫附近的氧化物要比不銹鋼的更難以去除，需要用細砂帶打磨，在硝酸和氫氟酸的混合酸中酸洗之前，也要用砂紙去除氧化物或進行鹽浴預處理。

GH4169機加工

GH4169的機加工需在固溶處理后進行，要考慮到材料的加工硬化性，與奧氏體不銹鋼不同的是， GH4169適合采用低表面切削速度。

GH4169焊接

沉淀硬化型的GH4169合金很適合于焊接，無焊后開裂傾向。適焊性、易加工性、高強度是這種材料的幾大優點。

GH4169適合于電弧焊、等離子焊等。在焊接前，材料表面要潔凈、無油污、無粉筆記號等，焊縫周圍25mm 范圍內要打磨露出光亮的金屬。

GH4169推薦使用的焊接材料：

GTAW/GMAW

Nicrofer S 5219

W.-Nr. 2.4667

SG-NiCr19NbMoTi

AWS A 5.14 ERNiFeCr-2

BS 2901 Part 5: NA 51

GH4169規格與狀態

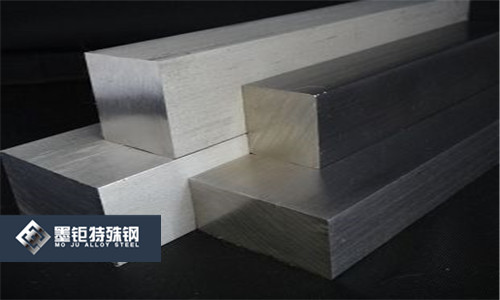

可供應模鍛件（盤、盤整體鍛件）、餅、環、棒（鍛棒、軋棒、冷拉棒）、板、絲、帶、管、不同形狀和尺寸的緊固件、彈性元件等。交貨狀態有供需雙方商定。絲材以商定的交貨狀態成盤裝交貨。

GH4169工藝

合金的冶煉工藝分為3類：真空感應電渣重熔；真空感應加真空電弧重熔；真空感應加電渣重熔加真空電弧重熔。可根據零件的使用要求，選擇所需的冶煉工藝，滿足應用要求。

GH4169應用與要求

制造航空和航天發動機中各種靜止件和轉動件，如盤、環件、機匣、軸、葉片、緊固件、彈性元件、燃?xì)鈱?dǎo)管、密封元件等和焊接結構件；制造核能工業應用的各種彈性元件和格架；制造石油和化工領域應用的零件及其他零件。

近年來，在對該合金研究不斷深化和對該合金應用不斷擴大的基礎上，為提高質量和降低成本，發展了很多工藝：真空電弧重熔時采用氦氣冷卻工藝，有效的減輕鈮偏析；采用噴射成形工藝生產環件，降低成本和縮短生產周期；采用超塑成形工藝，擴大產品的生產范圍。

功能考核

用該合金制造的渦輪盤、甩油盤、整體轉子、軸、緊固件等零件已按照發動機所用的型號規范，在發動機零、部件試驗中通過了超轉、破裂、低循環疲勞試驗；通過了高空臺試車個長期（壽命）試車及試飛發射的考核，達到了設計和應用的要求。

GH4169物化性能

熱性能
